Sefydlwyd Liaoning Pengcheng Cable Co, Ltd ym 1990. Mae tîm ymchwil a datblygu'r cwmni yn cynnwys arbenigwyr cebl profiadol yn y diwydiant, ac mae wedi datblygu amrywiaeth o gynhyrchion cebl arbennig uwch-dechnoleg yn annibynnol.
Offer Uwch
Mae gan Pengcheng Cable nifer o linellau cynhyrchu uwch rhyngwladol, ffatrïoedd modern, parciau diwydiannol o fentrau gweithgynhyrchu gwifren a chebl integredig.
Rheoli Ansawdd
Mae cynhyrchion y cwmni wedi pasio ardystiad system rheoli ansawdd ISO9001 / IATF16949, ardystiad system rheoli amgylcheddol ISO14001, ardystiad system rheoli iechyd a diogelwch galwedigaethol ISO45001, ardystiad system rheoli mesur ISO10012 ac 8 ardystiad system reoli fawr arall.
Ateb Un-stop
Mae'r cwmni wedi ymrwymo'n bennaf i ymchwil a datblygu a chynhyrchu ceblau gwrth-dân hyblyg wedi'u hinswleiddio â mwynau, ceblau gorchuddio copr rhychiog wedi'u hinswleiddio â mwynau mica, a chyfres 8000 dargludedd uchel newydd o geblau pŵer arfog cyd-gloi craidd aloi alwminiwm gwrth-bwysau a gwrth-ymwrthedd, fel yn ogystal â cheblau gwrth-fflam mwg isel di-halogen a gwifren a chebl cyffredin ac ystod lawn arall o system ymchwil a datblygu system cynhyrchion cebl manylder llawn o ansawdd uchel, dylunio, gweithgynhyrchu, marchnata a gwasanaeth.

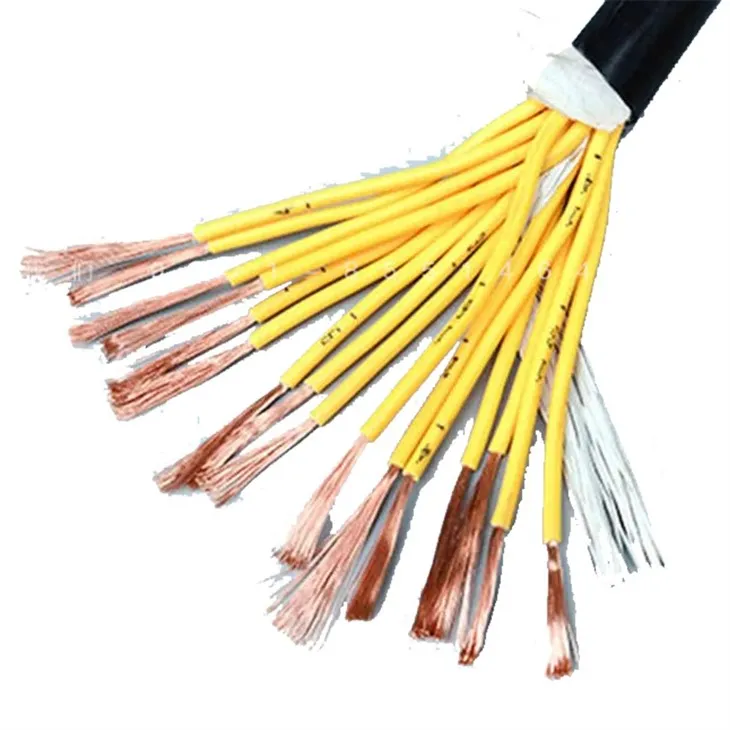

Mae gwifrau panel rheoli yn geblau aml-ddargludyddion a ddefnyddir mewn cymwysiadau awtomeiddio ac offeryniaeth. gall gwifrau panel rheoli fesur a rheoleiddio trosglwyddiadau prosesau awtomataidd. mae gwifrau paneli rheoli yn aml â sgôr UL a/neu â sgôr CSA.
Cebl rheoli goleuadau PVC, cebl rheoli gorchuddio PVC wedi'i inswleiddio â PVC. k: Cebl rheoli, y cyntaf v: Deunydd inswleiddio clorid polyvinyl, yr ail v: Deunydd Sheath clorid polyvinyl, p: Cebl wedi'i orchuddio, mae haen o haen cysgodi metel yn y cebl.
Cebl Rheoli Goleuadau 2.5 Sy Cable
Manylebau cebl rheoli KVV paramedrau technegol model
● Foltedd amledd pŵer graddedig Uo/U yw 450/750V.
● Tymheredd gweithredu hirdymor caniataol y dargludydd cebl yw 70 gradd.
Craidd y cebl rheoli yw craidd copr, y croestoriad enwol yw 2.5mm2 ac is, 2 ~ 61 craidd; 4 ~ 6mm2,2 ~ 14 creiddiau; 10mm2,2 ~ 10 creiddiau. Tymheredd gweithredu cebl rheoli: Mae inswleiddio rwber yn 65 gradd, mae inswleiddio PVC yn 70 gradd a 105 gradd dwy radd.
Cebl rheoli KYJY yw craidd copr gwrth-fflam foltedd isel crosslinked hinswleiddio tâp dur armored PVC sheathed rheoli cebl. Mae cebl rheoli KYJY yn cael ei gynhyrchu yn unol â safon GB/T9330.3-2008.
Gwifren reoli sy'n gwrthsefyll tân
Cebl rheoli tân, polyethylen croesgysylltu math XLPE, cebl synthetig troellog gwifren craidd, lliw gwifren craidd yn cydymffurfio â GB/T 50 23.1 sy'n addas ar gyfer tymheredd gosod foltedd 450/750V heb fod yn is na 0 gradd.
Mae cebl rheoli craidd 4, cebl rheoli byj yn addas ar gyfer gwain polyvinyl clorid foltedd graddedig 450/750V, polyethylen croesgysylltu math XLPE, cebl synthetig troellog gwifren craidd, lliw gwifren craidd yn unol â GB/T 5023.1 a JB/T 8734.1 dewis cromatograffig dewisol.
Mae'r cebl rheoli yn gebl rheoli wedi'i inswleiddio â PVC a gorchuddio PVC sy'n addas ar gyfer mentrau diwydiannol a mwyngloddio, adrannau ynni a chludiant, ar gyfer foltedd gradd AC o dan 450/750 folt i reoli, amddiffyn llinellau ac achlysuron eraill.
Nid yw 4 cebl rheoli craidd wedi'i gysgodi, sy'n addas ar gyfer tymheredd gweithredu foltedd graddedig 450/750V yn uwch na 70 gradd, nid yw tymheredd gosod yn is na 0 gradd.
Mae'r gwahaniaeth rhwng rheolaeth a chebl offeryniaeth yn cael ei ddefnyddio'n bennaf. Gall naill ai fod yn solet neu'n sownd. Yn ôl yn yr "hen ddyddiau da" roedd angen i wifrau panel rheoli (ar gyfer moduron) gael gwifren fwy na cheblau offeryniaeth er mwyn trin y cerrynt mwy sy'n ofynnol ar gyfer y cychwynwyr modur. Fe'u terfynwyd fel arfer o dan derfynellau sgriw, ac mae gwifren solet yn gwneud y terfyniad hwn yn haws.
Roedd diamedr y ceblau offeryniaeth yn llai ac yn aml wedi'u gwneud o wifren sownd sy'n fwy hyblyg. Heddiw, gyda mwy o ddefnydd o reolaethau cychwyn electronig, gwifrau rheoli offer switsio (torrwr) yn bennaf sydd angen y wifren diamedr mwy.
Y gwahaniaeth arall rhwng y 2 fath yw bod y cebl offeryniaeth fel arfer yn bâr troellog wedi'i gysgodi (sgrinio). Mae'r adeiladwaith hwn yn lleihau "crosstalk" (cyplu anwythol) sy'n achosi darlleniadau gwallus ar gyfer yr offeryniaeth. Roedd gwifrau'r panel rheoli, yr oedd eu cicuits yn gweithredu ar lefelau 125 VDC, 110 VAC neu 220 VAC yn gyffredinol yn imiwn i hyn, ac felly nid oedd angen y cysgodi arnynt.
Heddiw, pan fydd y signalau rheoli yn cael eu rhedeg ar 24 VDC, cynghorir y gwaith adeiladu pâr troellog cysgodol ar eu cyfer hefyd.
Mae angen i chi fod yn ofalus o hyd ynghylch gwahaniad gwastad, ond cyn belled â'ch bod yn delio â folteddau DC isel (uchafswm o 28 V), llwythi gwrthiannol, a defnyddio ceblau pâr troellog cysgodol, gallwch gyfuno'r creiddiau rheoli ac offeryniaeth yn un cebl lle angen. (Mae'n well o hyd eu cadw ar wahân.) Dylech hefyd gadw llwythi anwythol (fel solenoidau a releiau) ar wahân i'r offeryniaeth, oherwydd gallant greu folteddau pigyn anwythol uchel pan fyddant yn cael eu dad-egni.
Mae angen i chi ddewis maint gwifren sy'n ddigonol o hyd i drin y cerrynt mwyaf ac wedi'i inswleiddio ar gyfer y foltedd uchaf.
Allwch Chi Ddefnyddio Gwifren Panel Rheoli ar gyfer Pŵer
Mae gwifrau panel rheoli yn trosglwyddo ynni trydanol yn uniongyrchol o bwynt dosbarthu pŵer y system bŵer i linellau cysylltiad pŵer amrywiol offer trydanol, tra bod ceblau pŵer trydanol yn cael eu defnyddio'n bennaf ar gyfer trosglwyddo ynni trydanol cryf wrth gynhyrchu, dosbarthu, trosglwyddo, trawsnewid, a llinellau cyflenwad pŵer, ac mae'r cerrynt sy'n mynd drwodd yn fawr. Defnyddir y cebl pŵer trydanol ym mhrif linell y system bŵer i drosglwyddo a dosbarthu ynni trydanol swyddogaeth fawr.
Mae gwifrau panel rheoli yn cael eu cynhyrchu gan gydymffurfio â'r prosesau sicrhau ansawdd a rheoli ansawdd llym. Gyda'r nod o gynnig gwasanaeth am y ffrâm amser rhagnodedig, bydd gwifrau'r panel rheoli yn perfformio'n ddi-ffael am oes gyfan.
Mae manteision gwifrau panel rheoli yn cynnwys:
● Ysgafn
● Hyblygrwydd i weddu i unrhyw strwythur
● Effeithlonrwydd mecanyddol
● Defnyddiol ar gyfer sectorau lluosog
● Gweithrediad gwrth-ymyrraeth
● Bywyd gwasanaeth hir
● Nodwedd sy'n gwrthsefyll traul
● Deunydd nad yw'n cyrydol
Er bod gwahanol fathau o wifrau panel rheoli, mae'r rhan fwyaf ohonynt yn cynnwys adeiladwaith tebyg. Maent yn cynnwys saith bwndel unigol o wifren. Yng nghanol gwifren panel rheoli mae bwndel gwifren sengl, sydd wedi'i amgylchynu gan chwe bwndel gwifren arall.
Mae'r rhan fwyaf o fathau o wifrau panel rheoli wedi'u gwneud o ddur. Wedi dweud hynny, mae rhai ohonynt wedi'u gwneud o ddur carbon, tra bod eraill wedi'u gwneud o ddur di-staen. Mae gwifrau panel rheoli dur carbon yn gryfach, ond nid oes ganddynt briodweddau dur gwrthstaen sy'n gwrthsefyll cyrydiad. Waeth beth fo'r deunydd, mae gwifrau panel rheoli eisoes yn gryf oherwydd eu bod wedi'u hadeiladu o fwndeli lluosog o wifren.
Sut ydw i'n dewis maint gwifren panel rheoli
Yn gyntaf, mesurwch y gostyngiad foltedd uchaf a ganiateir.
Yn ail, cyfrifwch y cerrynt llwyth.
Yn drydydd, mae'n rhaid i chi wybod mai'r cebl mwyaf priodol fydd un sydd â sgôr gyfredol sydd agosaf at y cerrynt llwyth a gyfrifir. Mae sawl siart gyda meintiau cebl a graddfeydd cyfredol cyfatebol ar gael yn hawdd ar-lein. Defnyddiwch siart o'r fath i ddewis cebl addas.
Yn bedwerydd, defnyddiwch y siart i hefyd leoli gostyngiad mewn foltedd mewn metrau neu 100 troedfedd, yn ôl eich system ddewisol.
Yn bumed, defnyddiwch y maint cebl canlynol a'r fformiwla graddio gyfredol ar gyfer cyfrifo gostyngiad foltedd ar hyd hyd gwirioneddol y gylched gwifrau.
● Os ydych am gyfrifo'r gostyngiad mewn foltedd fesul metr, (Hyd gwirioneddol y gylched x gostyngiad folt am 1m) /100
● Os ydych am ddarganfod y gostyngiad mewn foltedd mewn 100tr (Hyd gwirioneddol y gylched x gostyngiad folt am 100tr) /100
Ar ôl cyfrifo'r uchod, mae'n rhaid i chi luosi'r gwerth a gewch gyda'r ffactor llwyth:
Ffactor llwytho=Llwytho Cerrynt i'w gymryd gan Gebl/ Cyfredol Rated o Gebl (a ddylai gael ei nodi yn y siart rydych yn cyfeirio ato).
Nawr, rydych chi wedi cyrraedd gwerth gostyngiad foltedd y cebl pan fydd y cerrynt llwyth yn mynd trwyddo.
Os yw'r gwerth hwn yn llai na'r gostyngiad foltedd uchaf a ganiateir, yna dylai maint y cebl a ddewiswyd fod yn iawn.
Os yw'r gwerth yn uwch na gwerth y gostyngiad foltedd uchaf a ganiateir, yna mae'n rhaid cyfrifo'r gostyngiad foltedd ar gyfer y cebl mwy maint nesaf yn ôl y siart a gyfeiriwyd. Rhaid parhau â'r broses hon nes bod gwerth y gostyngiad foltedd yn dod yn llai na'r gwerth gostyngiad foltedd uchaf a ganiateir.
Faint o Greiddiau Sydd gan Banel Rheoli Wire
Mae nifer creiddiau'r cebl pŵer yn gymharol fach, gan gynnwys craidd sengl, dau graidd, 3 craidd, 4 craidd a 5 craidd. Yn ôl gofynion y grid pŵer, yr uchafswm yn gyffredinol yw 5 craidd. defnyddir gwifrau panel rheoli i drosglwyddo signalau rheoli, sy'n cynnwys nifer fawr o greiddiau, yn amrywio o 2 graidd i 61 craidd neu fwy. Mae gwifrau panel rheoli hefyd yn defnyddio gwahanol strwythurau gwifren craidd a mesurau cysgodi i gael effeithiau cydnawsedd electromagnetig boddhaol.
Beth Mae Gwifrau Panel Rheoli wedi'u Gwneud O
Mae gwifren panel rheoli wedi'i gwneud o gebl mecanyddol (rhaff gwifren), sydd fel arfer wedi'i hadeiladu â dur galfanedig, dur di-staen neu aloion eraill. Mae gwifrau panel rheoli yn gynulliad neu system o geblau a chydrannau, fel gosod pêl a shank, lle mae mewnbwn neu weithred sy'n achosi allbwn neu ganlyniad.
Awgrymiadau ar gyfer Gosod Gwifrau'r Panel Rheoli
● Craidd dargludol ceblau
Ar gyfer y craidd dargludol, mae angen i chi wybod pa ddeunydd y mae'r craidd dargludol wedi'i wneud ohono, faint yw'r trawstoriad craidd, a sut mae nifer y ffibrau bach y tu mewn i'r craidd. Byddwch yn gallu ystyried opsiynau adeiladu priodol i sicrhau nad yw effeithlonrwydd trawsyrru'r cebl yn cael ei leihau.
Bydd y deunydd craidd a'r croestoriad craidd yn effeithio ar y pellter trosglwyddo. Bydd nifer y ffibrau bach yn cynyddu meddalwch y craidd (gan gynyddu radiws tro y cebl) ac yn cynyddu'r gallu i amsugno'r dirgryniad a achosir gan y peiriannau cyfagos.
● Tâp tarian o geblau
Mae tâp tarian yn helpu i reoli ceblau pŵer i drosglwyddo signalau yn well. Maent wedi'u gwneud o ffoil alwminiwm tenau neu rwyll gopr tun-plated. Mae'r deunydd a wneir o ffoil alwminiwm yn eithaf solet, felly mae angen rhoi sylw i'r radiws tro a ganiateir er mwyn osgoi torri haen gwrth-ymyrraeth gwifren y panel rheoli.
● Foltedd ceblau
Mae foltedd gweithredu hefyd yn ffactor y dylech ei ystyried wrth osod ceblau pŵer. Fel arfer, bydd ceblau â foltedd o 300V/500V neu 0.6/1kV yn cael eu cyfeirio i system hambwrdd cebl ar wahân i systemau â foltedd isel<100V.
Cyn gosod gwifren y panel rheoli, rhaid i chi ddysgu'n ofalus am ofynion technegol y prosiect i gael dealltwriaeth benodol o'r amgylchedd gweithredu, a'r cyfansoddion y mae'n rhaid i'r cebl pŵer fod yn agored iddynt bob dydd.
Yn seiliedig ar yr amgylchedd gosod, mae gwifrau paneli rheoli yn aml yn cael eu dosbarthu i lawer o fathau gyda nodweddion megis ceblau gwrth-ymyrraeth, olew, a cheblau gwrthsefyll cemegol, ceblau sy'n gwrthsefyll tân, ac ati.
Yn y broses o osod gwifrau panel rheoli, mae dau ffactor pwysig y mae angen i ni dalu sylw i'r sefyllfa gosod rhwng y ceblau pŵer a thymheredd amgylchynol y ceblau pŵer.
Mae'r ddau ffactor uchod yn effeithio'n uniongyrchol ar yr amperage. Mae hynny'n effeithio ar y broses drosglwyddo trydanol ar gyfer offer yn y broses gynhyrchu.
● Safle gosod rhwng ceblau pŵer
Ar gyfer y lleoliad gosod rhwng ceblau, mae achos y gwahaniaeth mewn amperage oherwydd y gwres a gynhyrchir y tu mewn i'r cebl pŵer. Bryd hynny, bydd trydan yn cael ei golli oherwydd y broses o drosi ynni trydanol yn ynni gwres.
Os yw'r ceblau wedi'u lleoli wrth ymyl ei gilydd, wrth drosglwyddo pŵer, bydd y tymheredd rhwng y ceblau yn atseinio, gan achosi i gyfanswm y tymheredd gynyddu, a lleihau'r amperage yn y cebl.
● Tymheredd amgylchynol y cebl pŵer.
Mae tymheredd amgylchynol gosod yn cael dylanwad mawr ar amperage y cebl. Ystyrir bod tymheredd o 30 gradd yn ddelfrydol ar gyfer cerrynt pan nad yw'r cyfernod newid yn ormod, ond wrth i'r tymheredd godi i 60 gradd, bydd yr amperage yn gostwng yn sylweddol. Felly, yn y broses o osod gwifrau panel rheoli, rhaid inni ystyried yn ofalus yr amgylchedd gosod yn ogystal â threfniant ceblau fel bod y ceblau yn gweithio gyda'r effeithlonrwydd gorau.
Ein Ffatri
Sefydlwyd Liaoning Pengcheng Cable Co, Ltd ym 1990, sydd wedi'i leoli yng nghanol gogledd-ddwyrain ardal fusnes Shenyang & Tieling, yw cryfder cynhwysfawr blaen y mentrau gweithgynhyrchu gwifren a chebl. Mae gan Pengcheng Cable nifer o linellau cynhyrchu uwch rhyngwladol, ffatrïoedd modern, parciau diwydiannol o fentrau gweithgynhyrchu gwifren a chebl integredig. Mae'r cwmni bellach wedi'i leoli ym Mharc Diwydiannol Xintaizi, Talaith Liaoning, gan gwmpasu ardal o bron i 150 erw, ardal y ffatri yn fwy na 50 erw. Mae'r cwmni wedi ymrwymo'n bennaf i ymchwil a datblygu a chynhyrchu ceblau gwrth-dân hyblyg wedi'u hinswleiddio â mwynau, ceblau gorchuddio copr rhychiog wedi'u hinswleiddio â mwynau mica, a chyfres 8000 dargludedd uchel newydd o geblau pŵer arfog cyd-gloi craidd aloi alwminiwm gwrth-bwysau a gwrth-ymwrthedd, fel yn ogystal â cheblau gwrth-fflam mwg isel di-halogen a gwifren a chebl cyffredin ac ystod lawn arall o system ymchwil a datblygu system cynhyrchion cebl manylder llawn o ansawdd uchel, dylunio, gweithgynhyrchu, marchnata a gwasanaeth. Defnyddir cynhyrchion Pengcheng yn eang mewn grid smart, pŵer ynni, adeilad gwyrdd, ffatri smart ac ysbyty a meysydd eraill. Ar hyn o bryd mae ganddo nifer o batentau dilys.
Ein Tystysgrif
Mae cynhyrchion y cwmni wedi pasio ardystiad system rheoli ansawdd ISO9001 / IATF16949, ardystiad system rheoli amgylcheddol ISO14001, ardystiad system rheoli iechyd a diogelwch galwedigaethol ISO45001, ardystiad system rheoli mesur ISO10012 ac 8 ardystiad system reoli fawr arall. Yn ogystal â'r drwydded cynhyrchu cynnyrch diwydiannol cenedlaethol, ardystiad cynnyrch gorfodol cenedlaethol (ardystio 3C), ardystiad CSP ac ardystiad CQC Ansawdd Tsieina, ardystiad label gwrth-fflam, ardystiad label gwrth-dân ac ardystiadau eraill.
